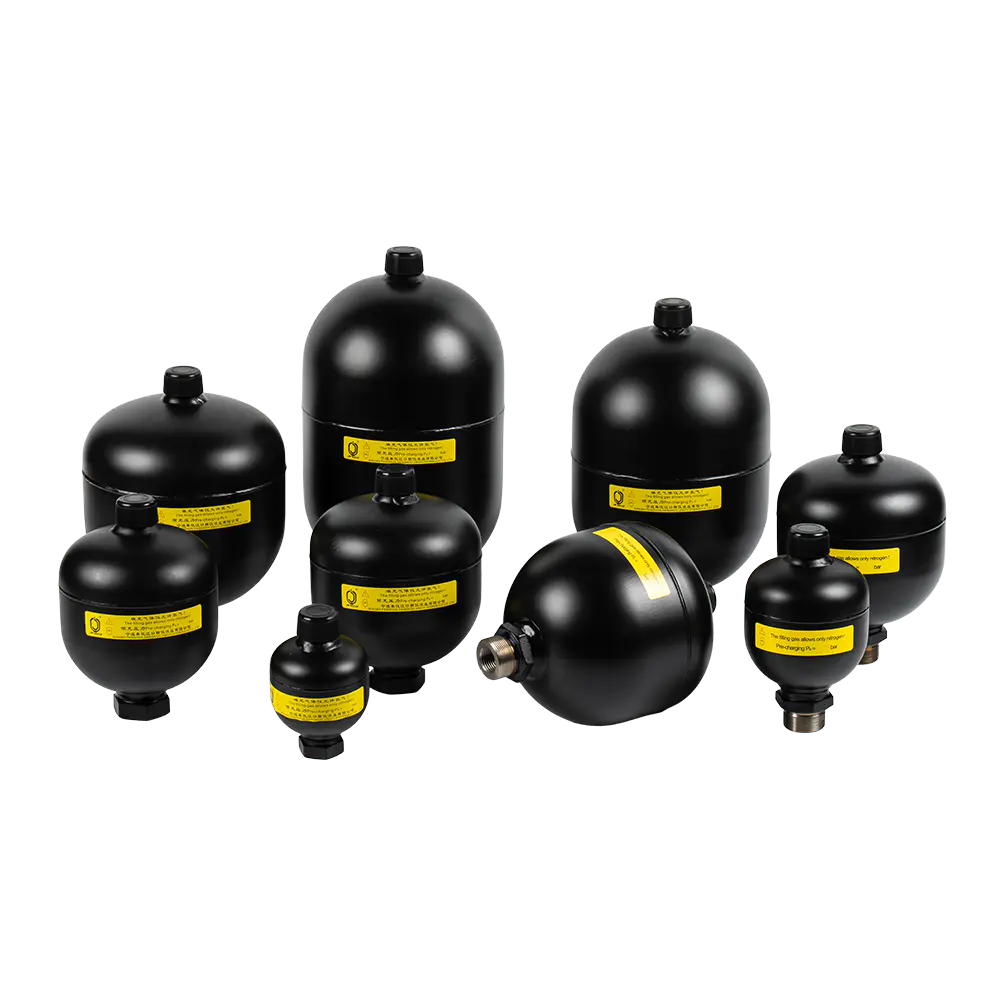

Membranakkumulator

En membranakkumulator er en mekanisk enhed, der lagrer og frigiver energi ved hjælp af Boyles lov (kompressibiliteten af gasser). Dens kernestruktur er en membran lavet af et fleksibelt materiale (normalt gummi), der fuldstændigt adskiller væskekammeret fra gaskammeret inde i beholderen.

Anmod om et tilbud >

PREV：Intet tidligere produkt NÆSTE：Stempelakkumulator

Grundlæggende arbejdsprincip
Driften af en membranakkumulator er baseret på volumenændringsforholdet mellem gas og væske:
1. Energilagring (opladning): Når trykket i hydrauliksystemet stiger, presses væske ind i akkumulatorens væskekammer.
Indtrængen af væske tvinger den fleksible membran til at bevæge sig mod gaskammeret og komprimerer gassen (normalt nitrogen) på den anden side af membranen.
På grund af gaskompressionen lagres potentiel energi (kompressionsenergi).
2. Energifrigivelse (frigivelse): Når systemtrykket falder (f.eks. når en hydraulisk cylinder skal bevæge sig hurtigt), skubbes membranen tilbage til sin oprindelige form af gassens indre tryk.
Membranens elasticitet udvider den komprimerede gas og skubber væsken tilbage i det hydrauliske system for at genopbygge det øjeblikkelige flowbehov.

Hydrauliske akkumulatorers funktioner
En uundværlig komponent i hydraulik- og væsketeknologi. Det har mange anvendelser i hydrauliske kredsløb, såsom:
1) at spare drivkraft;

2) energilagring;

3) dæmpning af trykstød;

4) reduktion af pumpetrykpulsering;

5) opretholdelse af konstant tryk.

Alle disse funktioner kan udføres af hydrauliske akkumulatorer, hvilket giver særlige fordele såsom: øget produktivitet og overordnet effektivitet, forbedret funktionalitet, forlænget levetid, øget sikkerhed og reducerede drifts- og vedligeholdelsesomkostninger.

Produkt
Beskrivelse

Vi kan designe og udvikle efter vores kunders behov for at imødekomme forskellige kunders krav.

Modelbetegnelser

1. Seriekode:
Svejste membranakkumulatorer

2. Konstruktion:
A: (M28X1.5) Genopladelig
B: Fuldstændig forseglet¹

3. Nominel volumen (L)

4. Tilladt arbejdstryk (Bar)

5. Skalmateriale:
1 - Kulstofstål

6. Membranmaterialekode:
1--Nitrilbutadiengummi (NBR)
2--Hydrogeneret nitrilbutadiengummi (HNBR)²
3--Isobutylene Isopren Rubber (IIR)²
7--Epichlorhydrin gummi (ECO)²

7. Standardtilslutning på væskesiden AK eller AB³

8. Forladningstryk for nitrogen ved 20°C (Bar)¹

Bemærk:
(1) Kun for bulkordrer af Type A og Type B;
(2) Kun for bulkordrer;
(3) For ikke-standardstik, se venligst separat.
Svejset membranakkumulator bruger stålstemplingsskal, De har to typer i henhold til gassiden: Genopladelig og fuldstændig forseglet.

Produktspecifikationer

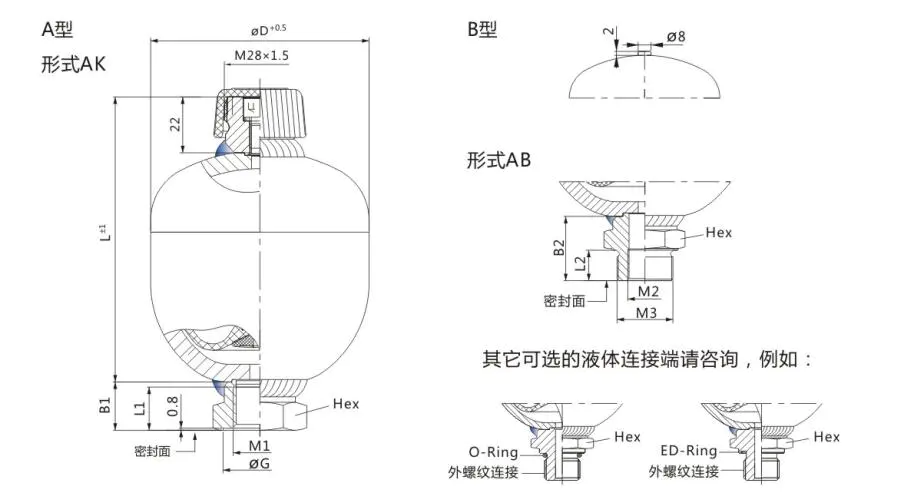

Modelkode og størrelse

Nominel volumen (L)	Kompressionsforhold p₂:p₀	Serie	Tilladt arbejdstryk (bar)	L (mm)	ΦD (mm)	Vægt (kg)	Forskydning	Standard væsketilslutning
								AK					AB
								M1 (ISO228)	ΦG (mm)	L1 (mm)	B1 (mm)	Hex SW	M2 (ISO228)	M3	L2 (mm)	B2 (mm)	Hex SW
0.075	8:01	210	210	91	65	0.7	38/95/150	G1/2	Φ29	16	18	32	Ikke oplyst	-	-	-	-
0.075	8:01	250	250	91	65	0.7	38/95/150	G1/2	Φ29	16	18	32	Ikke oplyst	-	-	-	-
0.16	8:01	210	210	96	75	0.9	38/95/150	G1/2	Φ29	16	18	32	Ikke oplyst	-	-	-	-
0.16	8:01	250	250	96	75	0.9	38/95/150	G1/2	Φ29	16	18	32	Ikke oplyst	-	-	-	-
0.25	8:01	100	100	106	80	0.8	38/95/150	G1/2	Φ29	16	18	32	Ikke oplyst	-	-	-	-
0.25	8:01	210	210	112	86.5	1.45	38/95/150	G1/2	Φ29	16	18	32	Ikke oplyst	-	-	-	-
0.25	8:01	250	250	112	86.5	1.45	38/95/150	G1/2	Φ29	16	18	32	Ikke oplyst	-	-	-	-
0.32	8:01	100	100	116.5	89	1.1	38/95/150	G1/2	Φ29	16	18	32	Ikke oplyst	-	-	-	-
0.32	8:01	210	210	121	95	1.75	38/95/150	G1/2	Φ29	16	18	32	Ikke oplyst	-	-	-	-
0.32	8:01	250	250	121	95	1.75	38/95/150	G1/2	Φ29	16	18	32	Ikke oplyst	-	-	-	-
0.35	8:01	100	100	121	89	1.15	38/95/150	G1/2	Φ29	16	18	32	Ikke oplyst	-	-	-	-
0.35	8:01	210	210	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	Ikke oplyst	-	-	-	-
0.35	8:01	250	250	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	Ikke oplyst	-	-	-	-
0.5	8:01	210	210	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.5	8:01	250	250	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.75	8:01	210	210	148.5	121	3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.75	8:01	250	250	152	123	3.5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	210	210	160	138	3.8	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	250	250	163	142	5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	210	210	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	250	250	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	210	210	202	169	7.6	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	250	250	205	172	9.2	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2.8	4:01	210	210	250	169	9.2	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1,5	20	37	46
2.8	4:01	250	250	255	172	11.5	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1,5	20	37	46
3.5	4:01	210	210	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1,5	20	37	46
3.5	4:01	250	250	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1,5	20	37	46
