Hjem / Produkter / Akkumulator / Stempelakkumulator
  • Stempelakkumulator
Akkumulator

Stempelakkumulator

En stempelakkumulator er en mekanisk enhed, der bruger komprimerbarheden af ​​en gas (normalt nitrogen) til at lagre hydraulisk energi. Det er meget udbredt i hydrauliske systemer som energiregulator. Den isolerer den hydrauliske væske fra gassen gennem et stempel for at opnå effektiv energilagring og frigivelse.

Anmod om pris >
  • Stempelakkumulator
Forrige:MembranakkumulatorNæste:Blæreakkumulatorstation

Kernedefinition og -struktur
En stempelakkumulator tilhører kategorien af hydraulisk isolerede akkumulatorer. Den består hovedsageligt af følgende komponenter:
1. Hovedstruktur: Indeholder en cylinder (oliekammer), stempel, gaskammer og endehætter. Stemplet er placeret inde i cylinderen og adskiller hydraulikvæskekammeret (nederste del) fra gaskammeret (øverste del).
2. Forseglingssystem: Højpræcisionstætninger er installeret på begge sider af stemplet for at forhindre gas i at sive ind i hydraulikvæsken og dermed opretholde renheden af ​​hydraulikvæsken.
3. Kontrolventiler: Typisk udstyret med en for-påfyldningsventil og en kontraventil til påfyldning af komprimeret gas og styring af flowet af hydraulikvæske.

Arbejdsprincip
Arbejdsprocessen for en stempelakkumulator ligner den for en kæmpe "fjeder":
1. Energilagringstrin: Når trykket i det hydrauliske system stiger (over gassens forladningstryk), kommer hydraulisk væske ind i akkumulatoren gennem en kontraventil, skubber stemplet opad og komprimerer gassen i den øvre del. Efterhånden som gasvolumenet falder, lagres energi.
2. Energifrigivelsestrin: Når systemet har brug for yderligere hydraulisk energi (trykket falder), udvider den komprimerede gas sig hurtigt og skubber stemplet nedad. Den nedadgående bevægelse af stemplet tvinger hydraulikvæsken tilbage i systemet og frigiver energien.

Bestillingsnotat
1. For eksempel: Nominelt tryk: 31,5 MPa. Skallens indre diameter (mm): 180 mm, nominelt volumen: 20L, hydraulisk port: gevind; endehættens gevindtype: han, medium: hydraulikolie; en typisk modelkode for stempelakkumulatoren ville være: HXQ-A-20/31.5-L-Y-180.
2. For de særlige krav til pisteakkumulatoren, kontakt os venligst.
3. Vi forbeholder os retten til at revidere designet.

Produkt
Beskrivelse

Vi kan designe og udvikle i overensstemmelse med vores kunders behov for at imødekomme forskellige kunders krav.

Modelbetegnelser

1. Produkttype
Stempelakkumulatorer

2. Byggeri
A: Endehættens gevind: han
B: Endekappens gevind: hun

3. Nominel volumen(L): 0,5~250L

4. Nominelt tryk (MPa): 10-31,5 MPa

5. Hydraulisk port
L: Gevind
F: Flanget

6. Medium
Y: Hydraulikolie
R: Emulsion og vand-glycol

7. Indvendig diameter parameter(mm)

Produktspecifikationer

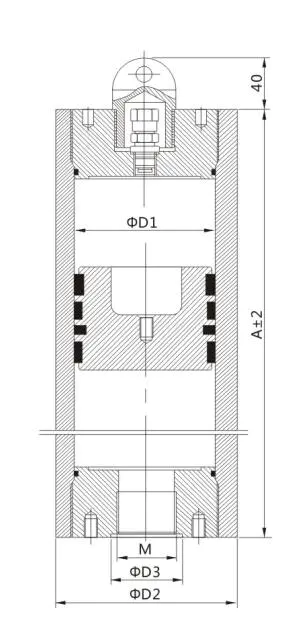

Modelkode og størrelse

Modelkode Nominel volumen (L) ΦD1 (mm) ΦD2 (mm) A (mm) Tilladt driftstryk (MPa) ΦD3 (mm) M Vægt (kg)
HXQ-A-0,5/※-L-Y-80 0.5 80 98 275 10~31,5 35 M27×2 10
HXQ-A-1/※-L-Y-80 1 80 98 375 10~31,5 35 M27×2 12
HXQ-A-2/※-L-Y-80 2 80 98 575 10~31,5 35 M27×2 16
HXQ-A-2,5/※-L-Y-100 2.5 100 126 500 10~31,5 50 M42×2 26
HXQ-A-5/※-L-Y-80 5 100 126 820 10~31,5 50 M42×2 38
HXQ-A-7,5/※-L-Y-100 7.5 100 126 1140 10~31,5 50 M42×2 49
HXQ-A-2/※-L-Y-125 2 125 155 360 10~31,5 50 M42×2 34
HXQ-A-5/※-L-Y-125 5 125 155 600 10~31,5 50 M42×2 49
HXQ-A-15/※-L-Y-125 15 125 155 1415 10~31,5 50 M42×2 99
HXQ-A-6/※-L-Y-150 6 150 180 555 10~31,5 60 M48×2 52
HXQ-A-20/※-L-Y-150 20 150 180 1345 10~31,5 60 M48×2 100
HXQ-A-32/※-L-Y-150 32 150 180 2025 10~31,5 60 M48×2 142
HXQ-A-10/※-L-Y-180 10 180 216 655 10~31,5 70 M60×2 93
HXQ-A-20/※-L-Y-180 20 180 216 1050 10~31,5 70 M60×2 128
HXQ-A-50/※-L-Y-180 50 180 216 2225 10~31,5 70 M60×2 231
HXQ-A-20/※-L-Y-200 20 200 235 925 10~31,5 70 M60×2 136
HXQ-A-40/※-L-Y-200 40 200 235 1565 10~31,5 70 M60×2 196
HXQ-A-80/※-L-Y-200 80 200 235 2835 10~31,5 70 M60×2 316
HXQ-A-50/※-L-Y-250 50 250 290 1345 10~31,5 80 M72×2 256
HXQ-A-80/※-L-Y-250 80 250 290 1960 10~31,5 80 M72×2 338
HXQ-A-100/※-L-Y-250 100 250 290 2360 10~31,5 80 M72×2 390
HXQ-A-125/※-L-Y-250 120 250 290 2775 10~31,5 80 M72×2 446
HXQ-A-100/※-L-Y-350 100 350 406 1530 10~31,5 80 M72×2 560
HXQ-A-120/※-L-Y-350 120 350 406 1740 10~31,5 80 M72×2 610
HXQ-A-180/※-L-Y-350 180 350 406 2360 10~31,5 80 M72×2 750
HXQ-A-250/※-L-Y-350 250 350 406 3000 10~31,5 80 M72×2 900
